Pneumatski puncher Y19A, lagane težine, male veličine, niske potrošnje vazduha, niske buke. Koristi se za bušenje vertikalnih, kosih i horizontalnih bušotina. U stenama srednje čvrstoće i jakim stenama. Može se koristiti za bušačke radove u malim kamenolomima, rudnicima uglja, građevinarstvu, kao i u hidrotehničkim građevinskim projektima.
Tehničke specifikacije
|
Parametri |
Y19А | |
|---|---|---|
| Težina, kg |
19 |
|
| Dužina, mm |
600 |
|
| Prečnik klipa, mm |
65 |
|
| Hod klipa, mm |
54 |
|
| Energija udara, J |
≥28(0.4Mpa) ≥40(0.5Mpa) |
|
| Prečnik krune, mm |
34-40 |
|
|
Pneumatski pritisak, 5kg/sm2 |
Potrošnja vazduha, l/s |
≤43 |
| Frekvencija udara, Hz |
≥35 |
|
| Unutrašnji prečnik vazdušne cevi, mm |
19 |
|
| Brzina rotacije, rpm |
200 |
|
| Prečnik krune, mm |
34-40 |
|
| Šank šipke, mm |
22x108, 25x108 |
|

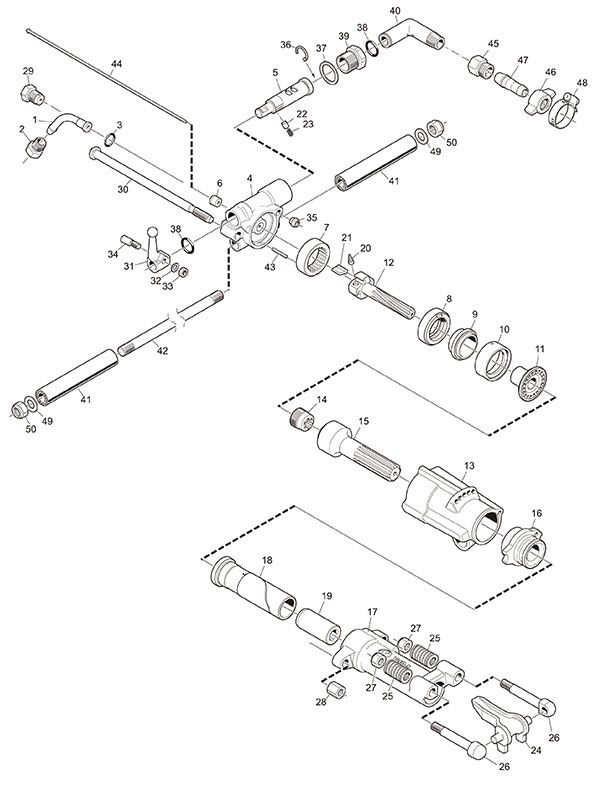

Sastav pneumatskog perforatora Y19A
|
Br. |
Opis |
Količina |
|
1 |
Vodena cev |
1 |
|
2 |
Matica vodene cevi |
1 |
|
3 |
O-prsten |
1 |
|
4 |
Zadnja glava |
1 |
|
5 |
Operativni ventil |
1 |
|
6 |
Čaura vodene cevi |
1 |
|
7 |
Čegrtaljka |
1 |
|
8 |
Poklopac ventila |
1 |
|
9 |
Ventil |
1 |
|
10 |
Kućište ventila |
1 |
|
11 |
Čaura ventila |
1 |
|
12 |
Ručica puške |
1 |
|
13 |
Cilindar |
1 |
|
14 |
Matica puške |
1 |
|
15 |
Klip |
1 |
|
16 |
Vođica čaure |
1 |
|
17 |
Prednja glava |
1 |
|
18 |
Čaura rotacije |
1 |
|
19 |
Čaura šanka |
1 |
|
20 |
Konusna opruga |
4 |
|
21 |
Čegrtaljka poluga |
4 |
|
22 |
Pintle pin |
1 |
|
23 |
Opruga |
1 |
|
24 |
Stezač bušilice |
1 |
|
25 |
Opruga stezača bušilice |
2 |
|
26 |
Vijak stezača bušilice |
2 |
|
27 |
Matica |
2 |
|
28 |
Debela šesterokutna matica |
2 |
|
29 |
Matica vazdušne cevi |
1 |
|
30 |
Bočni vijak |
2 |
|
31 |
Ručica za kontrolu |
1 |
|
32 |
Podloga |
1 |
|
33 |
Tankа šesterokutna matica |
1 |
|
34 |
Pričvrsni pin |
1 |
|
35 |
Velika zaptivna čaura |
1 |
|
36 |
Pričvrsni prsten |
1 |
|
37 |
Podloga |
1 |
|
38 |
Zaptivni prsten |
2 |
|
39 |
Matica vazdušne cevi |
1 |
|
40 |
Okretna vazdušna cev |
1 |
|
41 |
Gumena ručka |
2 |
|
42 |
Štap ručke |
1 |
|
43 |
Pintle pin |
1 |
|
44 |
Vodena cev |
1 |
|
45 |
Konektor cevi |
1 |
|
46 |
Leptir matica |
1 |
|
47 |
Konusna nipla |
1 |
|
48 |
Obruč |
1 |
|
49 |
Podloška |
2 |
|
50 |
Matica za zaključavanje |
2 |
